媒體中心

news Center

媒體中心 > 實驗室漆膜附著力的測試方法對比

實驗室漆膜附著力的測試方法對比

時間：2023-02-27

漆膜附著力是考核漆膜性能好壞的重要指標(biāo)之一，是指漆膜與被涂物體表面之間通過物理或化學(xué)作用相互黏結(jié)的能力，是一種界面作用力，包括涂層與基體表面的黏附力及涂層本身的內(nèi)聚力。只有當(dāng)漆膜具有了一定的附著力，才能牢牢地附著在被涂物體表面，發(fā)揮涂料所具有的裝飾性和保護作用。

.

涂層附著力測試方法：

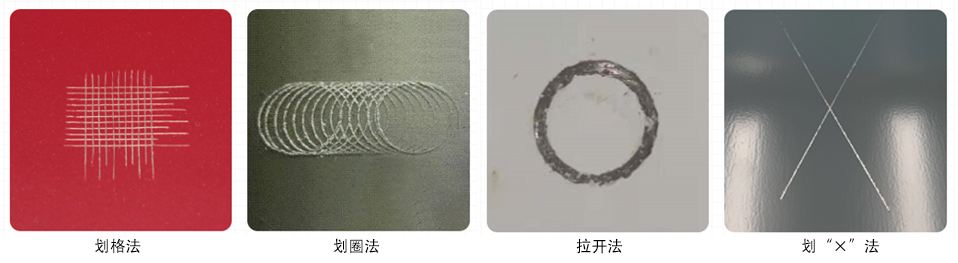

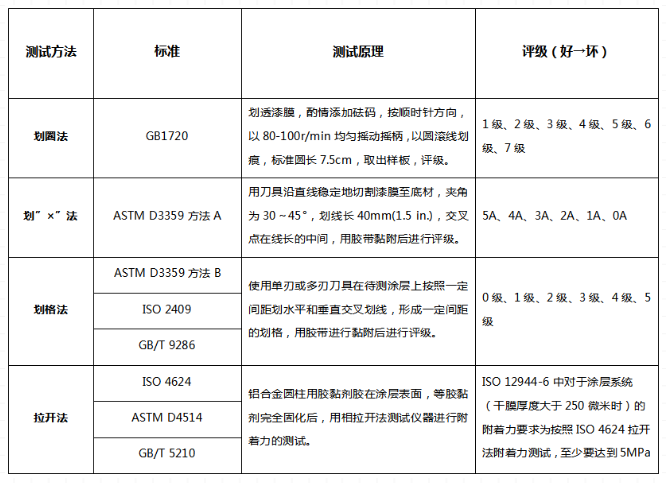

涂層附著力的檢測方法主要有劃圈法、劃格法、劃“×”法和拉開法。不同的檢測方法，相應(yīng)的標(biāo)準(zhǔn)見下表。其中劃圈法和拉開法不適用于涂裝現(xiàn)場的涂膜附著力檢查，只適合于實驗室內(nèi)涂膜性能的檢測。

.

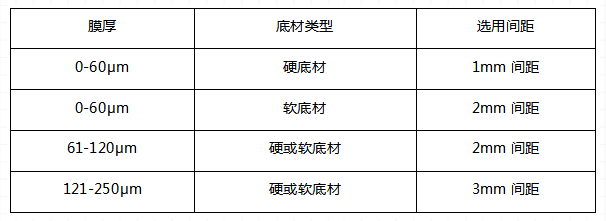

在劃格法測試中，在選擇劃格間距時是根據(jù)漆膜的厚度以及底材的軟硬程度，詳細下表：

根據(jù)上表，結(jié)合電泳涂層及面漆復(fù)合涂層膜厚特性進行選擇，電泳漆的膜厚大致在10μm-40μm，在實驗室中常用于劃格法1mm間距；而面漆的膜厚通常在60μm-120μm，實驗室中常用于劃格法2mm間距。

.

涂層附著力受影響因素：

附著力受金屬基材、涂料品質(zhì)、施工工藝、涂裝過程管控等綜合作用影響。其中，不同基材的附著力底漆與不銹鋼、鋁材等基材附著力較差，與冷軋鐵件或拋丸鑄鐵件等具有良好的附著力。

.
.
附著力因面漆種類差異性而明顯不同：
單組分的丙烯酸面漆附著力較差；
雙組分的聚氨酯面漆附著力較好；
同時其附著力受烘烤溫度影響較大，面漆烘烤溫度過低或過高可能都會導(dǎo)致面漆涂層與底漆之間的層間附著力不好。

.

本文作者：浩力森應(yīng)用工程中心 王惠影
